Controles de Voo Primários: Entendendo Ailerons, Leme e Profundor

Introdução

Observar uma aeronave comercial de centenas de toneladas decolar suavemente, realizar curvas precisas e pousar com delicadeza é testemunhar um triunfo da engenharia. Para o observador casual, parece mágica. Para o entusiasta e o profissional da aviação, é o resultado de uma interação complexa entre aerodinâmica, mecânica e a habilidade do piloto em manipular as forças da natureza.

Mas como, exatamente, um ser humano comanda uma máquina tão vasta no espaço tridimensional? Diferente de um carro, que se move em apenas dois eixos (para frente/trás e esquerda/direita no solo), um avião opera em um ambiente fluido onde deve controlar sua atitude em torno de três eixos de rotação simultaneamente.

O segredo não reside em força bruta ou em motores direcionais maciços, mas na manipulação sutil e precisa do fluxo de ar que passa sobre a estrutura da aeronave. É aqui que entram os controles de voo primários. Eles são as superfícies móveis fundamentais—os tendões e músculos externos do avião—que permitem ao piloto alterar a rota, a altitude e o equilíbrio da máquina. Sem eles, o voo controlado seria impossível; a aeronave seria apenas um projétil caro à mercê do vento.

Superfícies e Eixos de Rotação

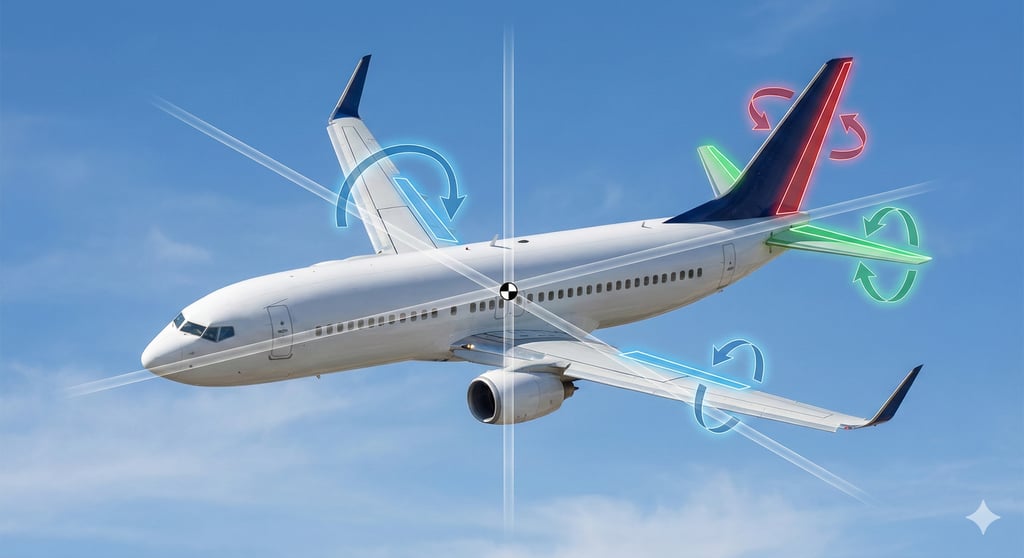

Para entender como um avião se move, precisamos primeiro definir seu sistema de coordenadas. Imagine uma aeronave em voo. O ponto exato onde todo o seu peso está equilibrado é chamado de Centro de Gravidade (CG). Todos os movimentos de rotação em voo ocorrem em torno deste ponto, através de três eixos imaginários que se cruzam ali.

Os controles primários são projetados especificamente para gerar torque (momento de rotação) em torno desses eixos.

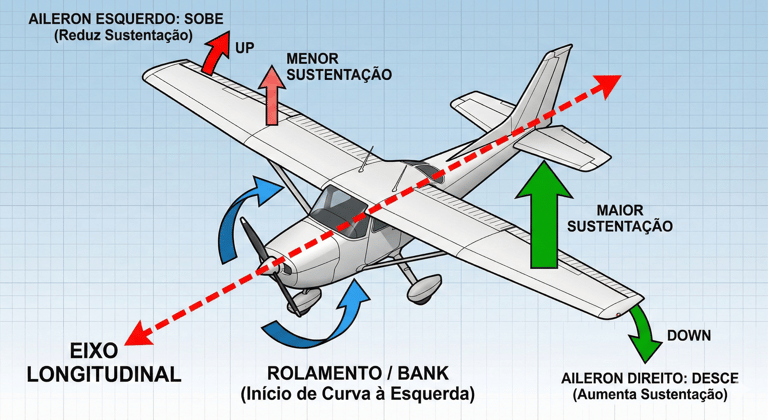

1. O Eixo Longitudinal e os Ailerons (Controle de Rolamento/Bank)

O eixo longitudinal corre do nariz até a cauda da aeronave. A rotação em torno deste eixo é chamada de rolamento (ou "bank"). É o movimento que faz com que uma asa suba e a outra desça, iniciando uma curva.

O controle primário para o rolamento são os ailerons (do francês "pequena asa"). Eles estão localizados no bordo de fuga (a parte de trás) das asas, geralmente perto das pontas, onde têm o maior braço de alavanca para exercer força.

A característica chave dos ailerons é o seu movimento diferencial. Quando um piloto deseja curvar para a esquerda, o aileron da asa esquerda levanta, enquanto o aileron da asa direita abaixa simultaneamente. Isso cria um desequilíbrio nas forças de sustentação entre as duas asas, fazendo com que a aeronave gire em torno do eixo longitudinal na direção da asa com menor sustentação.

2. O Eixo Lateral e o Profundor (Controle de Arfagem/Pitch)

O eixo lateral estende-se de uma ponta da asa à outra. A rotação em torno deste eixo é chamada de arfagem (ou "pitch"). É o movimento de levantar o nariz (cabrar) para subir, ou baixar o nariz (picar) para descer.

O controle primário para a arfagem é o profundor (também conhecido como leme de profundidade ou elevator). Ele está situado na cauda da aeronave, articulado ao bordo de fuga do estabilizador horizontal.

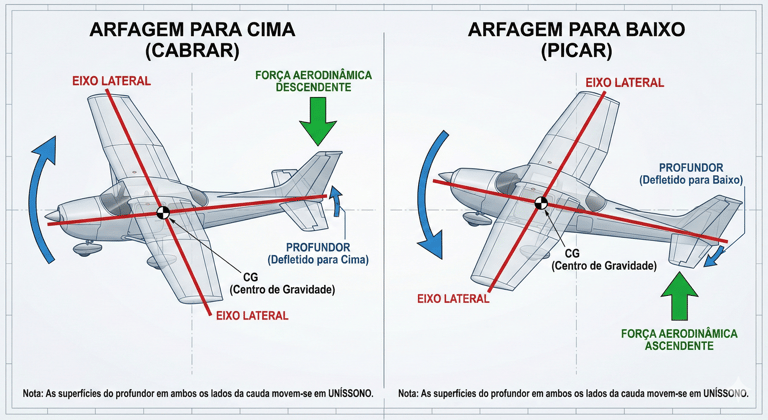

Ao contrário dos ailerons, as superfícies do profundor (em ambos os lados da cauda) movem-se em uníssono. Quando o profundor se move para cima, ele cria uma força aerodinâmica descendente na cauda. Como a cauda está longe do Centro de Gravidade, essa força cria um momento que alavanca o nariz do avião para cima. O inverso ocorre quando o profundor se move para baixo, levantando a cauda e baixando o nariz.

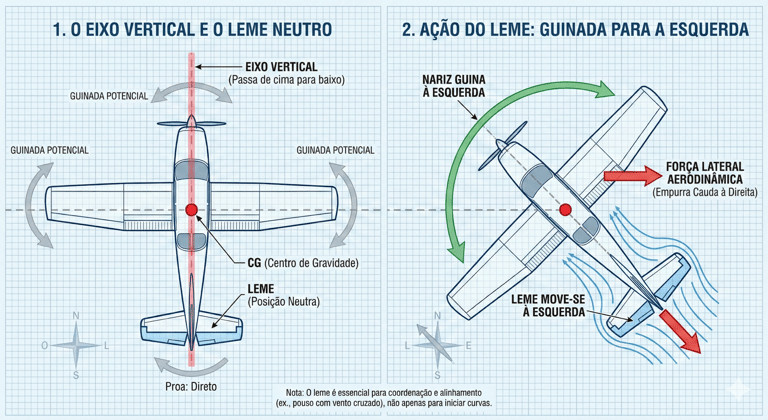

3. O Eixo Vertical e o Leme de Direção (Controle de Guinada/Yaw)

O eixo vertical passa de cima para baixo através do centro da aeronave. A rotação em torno deste eixo é chamada de guinada (ou "yaw"). É o movimento do nariz do avião para a esquerda ou para a direita, similar ao virar o volante de um carro, mas com implicações diferentes no ar.

O controle primário para a guinada é o leme de direção (ou rudder). Ele é a superfície móvel articulada ao bordo de fuga do estabilizador vertical (a "barbatana" da cauda).

Mover o leme para a esquerda cria uma força lateral na cauda que empurra a empenagem para a direita, consequentemente balançando o nariz para a esquerda. O leme é crucial não tanto para iniciar curvas (função primária dos ailerons), mas para mantê-las coordenadas, compensar o "guinada adversa" e para alinhar o nariz da aeronave com a pista durante pousos com vento cruzado.

A Interface Humana: Do Cockpit às Superfícies

Conhecendo as superfícies externas, a próxima pergunta lógica é: como a intenção do piloto no cockpit se traduz em movimento nessas superfícies distantes? A interface homem-máquina é projetada para ser intuitiva, imitando as reações naturais de equilíbrio.

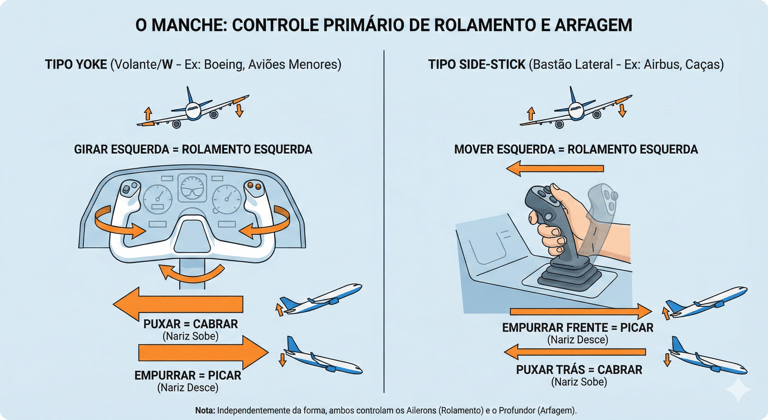

O Manche (Yoke ou Side-Stick)

O controle primário nas mãos do piloto é o manche. Em aeronaves menores e muitos jatos comerciais (como a Boeing), ele se parece com um "W" ou um volante (chamado de yoke). Em aeronaves como os Airbus modernos e caças, é um bastão lateral (side-stick) ou central. Independentemente da forma, ele controla dois eixos:

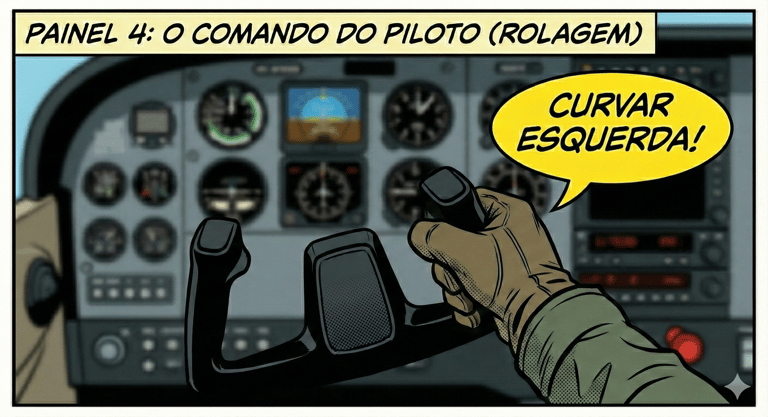

• Controle de Rolamento (Ailerons): Girar o yoke para a esquerda ou mover o stick para a esquerda comanda um rolamento para a esquerda. A conexão mecânica ou eletrônica garante que o aileron esquerdo suba e o direito desça.

• Controle de Arfagem (Profundor): Puxar o manche ou stick em direção ao piloto comanda o nariz para cima (cabrar). Empurrá-lo para frente comanda o nariz para baixo (picar).

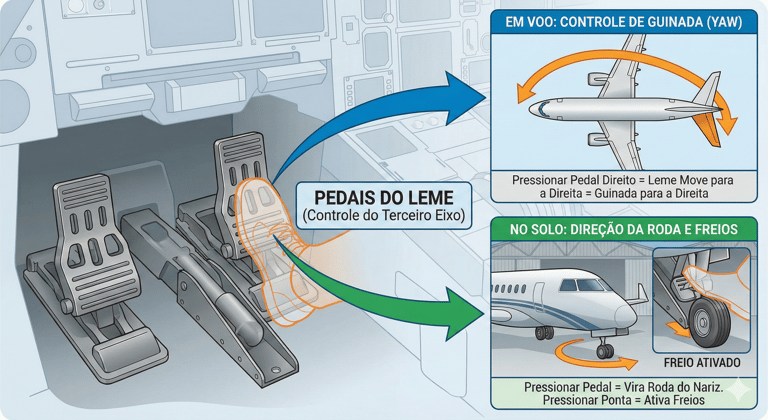

Os Pedais do Leme

No chão do cockpit, existem dois pedais que controlam o terceiro eixo.

• Controle de Guinada (Leme de Direção): Pressionar o pedal direito comanda uma guinada para a direita (o leme na cauda move-se para a direita). Pressionar o esquerdo causa uma guinada para a esquerda. É importante notar que, no solo, esses mesmos pedais geralmente controlam a direção da roda do nariz e os freios das rodas principais.

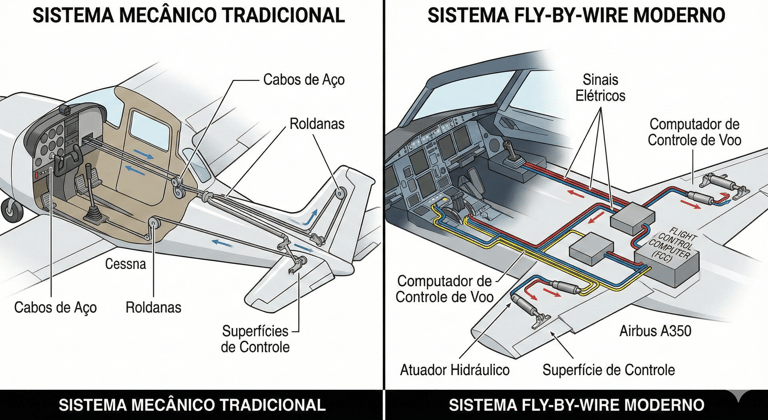

A Evolução da Conexão: De Cabos ao Fly-By-Wire

Em aeronaves leves e antigas, a conexão entre o manche/pedais e as superfícies é puramente mecânica. Uma rede complexa de cabos de aço tensionados, polias, hastes e manivelas transmite a força muscular do piloto diretamente para as superfícies de controle. O piloto sente a resistência do ar real nas superfícies.

Em aeronaves comerciais e militares modernas, essa conexão física direta foi substituída pela tecnologia Fly-By-Wire (FBW). Os movimentos do piloto no manche e pedais não movem cabos, mas sim geram sinais elétricos. Esses sinais são enviados a computadores de controle de voo (FCCs).

Os computadores interpretam a intenção do piloto (ex: "o piloto quer uma taxa de rolamento de 5 graus por segundo"), verificam se a manobra é segura dentro do envelope de voo da aeronave e, então, enviam sinais elétricos para atuadores hidráulicos ou elétricos localizados nas próprias superfícies de controle, que as movem com precisão. O FBW permite um controle mais suave, eficiente e introduz proteções de envelope de voo que impedem o piloto de exceder os limites estruturais ou aerodinâmicos do avião.

A Física do Controle: Manipulando a Aerodinâmica

Chegamos ao cerne da questão: por que mover uma pequena aba na parte traseira de uma asa faz um avião de 300 toneladas girar? A resposta reside na manipulação da forma do aerofólio e na alteração das forças de sustentação (lift).

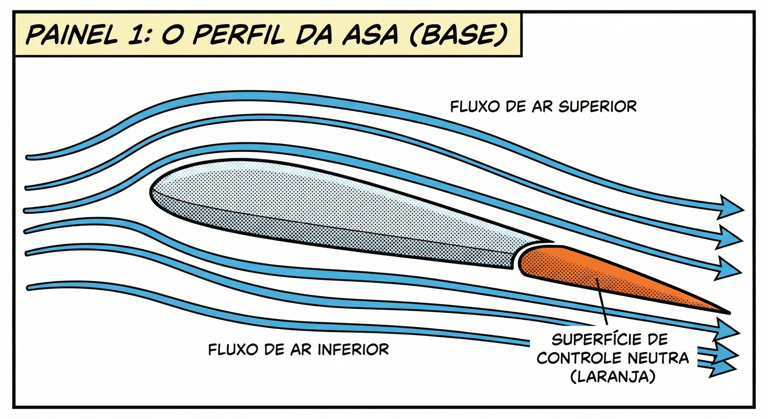

Uma asa de avião não é uma prancha reta; ela tem uma forma de lágrima cuidadosamente projetada chamada aerofólio. Essa forma força o ar a se mover de maneiras diferentes sobre a superfície superior (extradorso) e inferior (intradorso). De acordo com o Princípio de Bernoulli e a Terceira Lei de Newton, essa diferença na velocidade e pressão do ar, juntamente com a deflexão do fluxo de ar para baixo, gera uma força para cima: a sustentação.

Os controles de voo primários funcionam alterando temporariamente a curvatura (o "câmber") do aerofólio em uma seção específica da aeronave.

O Efeito da Deflexão:

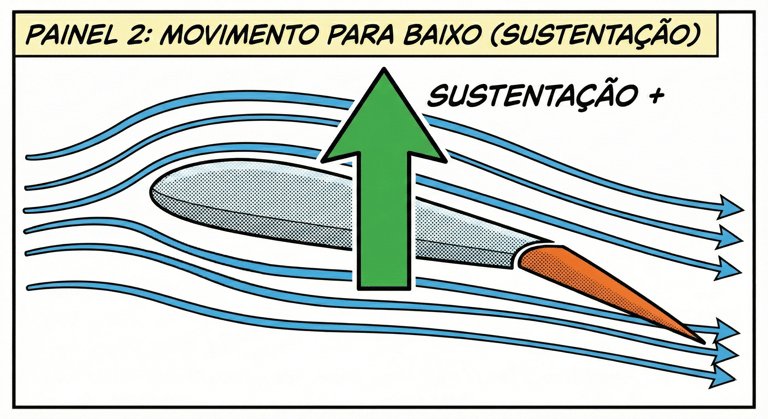

Quando uma superfície de controle (seja aileron, profundor ou leme) é movida para baixo:

1. Ela aumenta a curvatura efetiva daquela seção da asa ou estabilizador.

2. Ela aumenta o ângulo de ataque relativo naquele ponto.

3. O resultado é um aumento significativo na sustentação gerada naquela superfície específica.

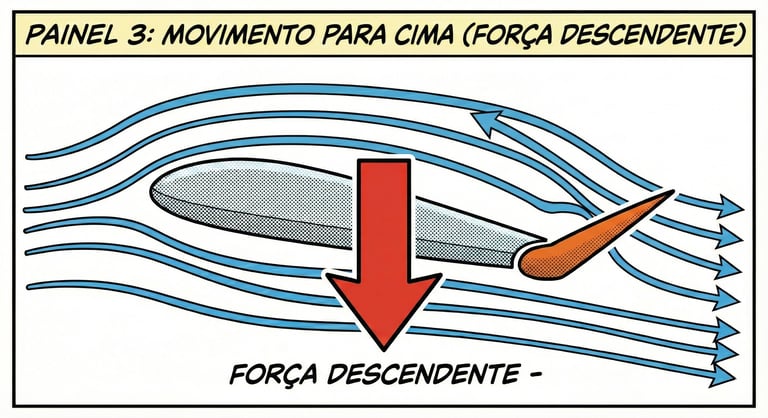

Quando a superfície é movida para cima:

1. Ela diminui a curvatura (ou cria uma curvatura negativa).

2. Ela diminui o ângulo de ataque.

3. O resultado é uma diminuição da sustentação (ou criação de sustentação negativa/força descendente).

Aplicando a Física ao Movimento:

Vamos revisitar o rolamento. O piloto move o manche para a esquerda. O aileron direito desce, aumentando a curvatura e a sustentação da asa direita. O aileron esquerdo sobe, diminuindo a sustentação da asa esquerda. Essa diferença de força (mais sustentação de um lado, menos do outro) cria um torque poderoso que gira a aeronave.

O mesmo princípio se aplica ao profundor. Puxar o manche levanta o profundor. Isso "estraga" a sustentação na cauda, criando uma força descendente. Como a cauda é uma alavanca longa, essa força empurra a cauda para baixo e, pivotando no CG, o nariz levanta.

É uma dança delicada de gerenciamento de forças. Os pilotos não estão apenas "virando" o avião; eles estão constantemente remodelando a aeronave em pleno voo para gerenciar a distribuição da pressão do ar ao seu redor.

Conclusão

Os controles primários de voo são a interface essencial entre a vontade humana e a realidade aerodinâmica. Sejam operados por cabos de aço tensionados ou por impulsos digitais na velocidade da luz, sua função permanece a mesma: dar ao piloto a capacidade de comandar a rotação nos três eixos espaciais. Compreender esses sistemas não é apenas para engenheiros ou pilotos; é a chave para apreciar a incrível complexidade e a beleza controlada do voo humano. Da próxima vez que você embarcar em um avião, lembre-se das pequenas superfícies nas asas e na cauda que trabalharão incansavelmente para levá-lo ao seu destino com segurança.
